ໂຮງງານ Direct Split Crane ເຄື່ອງປັບອາກາດ

ປະເພດຂອງເຄື່ອງປັບອາກາດ Split Crane ?

ມີສາມປະເພດຂອງເຄື່ອງປັບອາກາດ HISURP split crane:

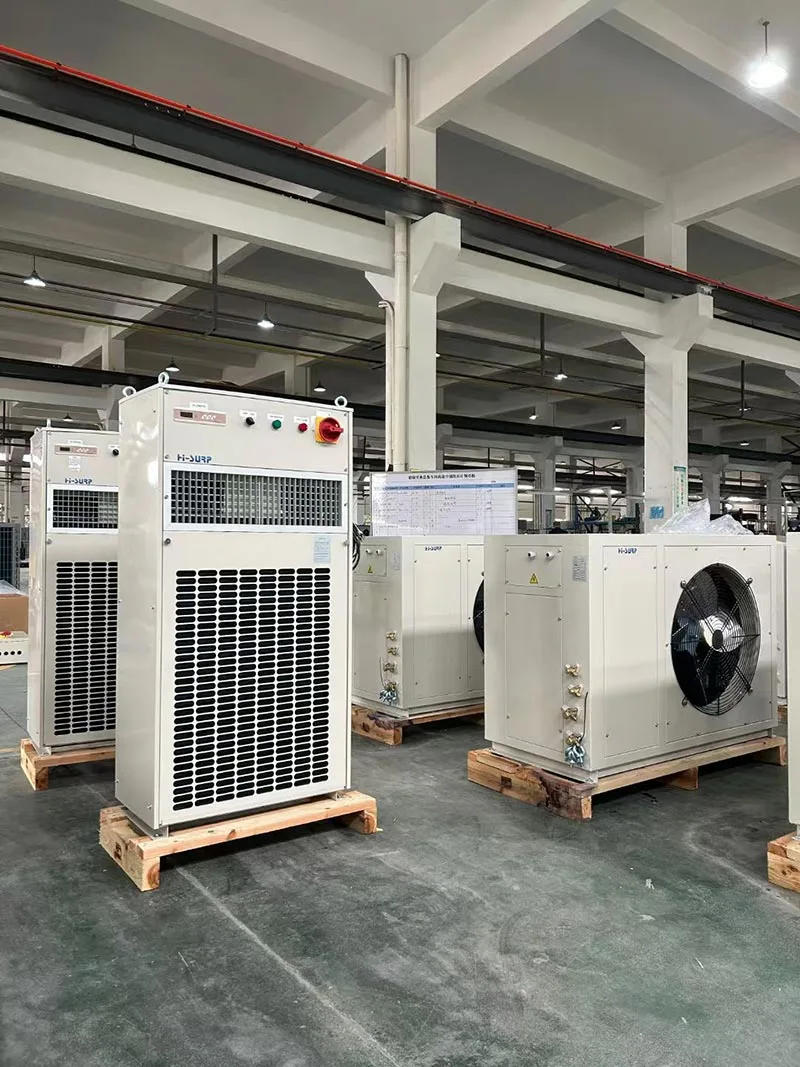

ສໍາ​ລັບ​ການ​ແບ່ງ​ປັນ​ພື້ນ​ທີ່​ຢືນ​ເຄື່ອງ​ປັບ​ອາ​ກາດ crane​,HISURPມີຊຸດ B, ເຫມາະສໍາລັບ cabins ບ່ອນທີ່ມີພື້ນທີ່ພຽງພໍ.

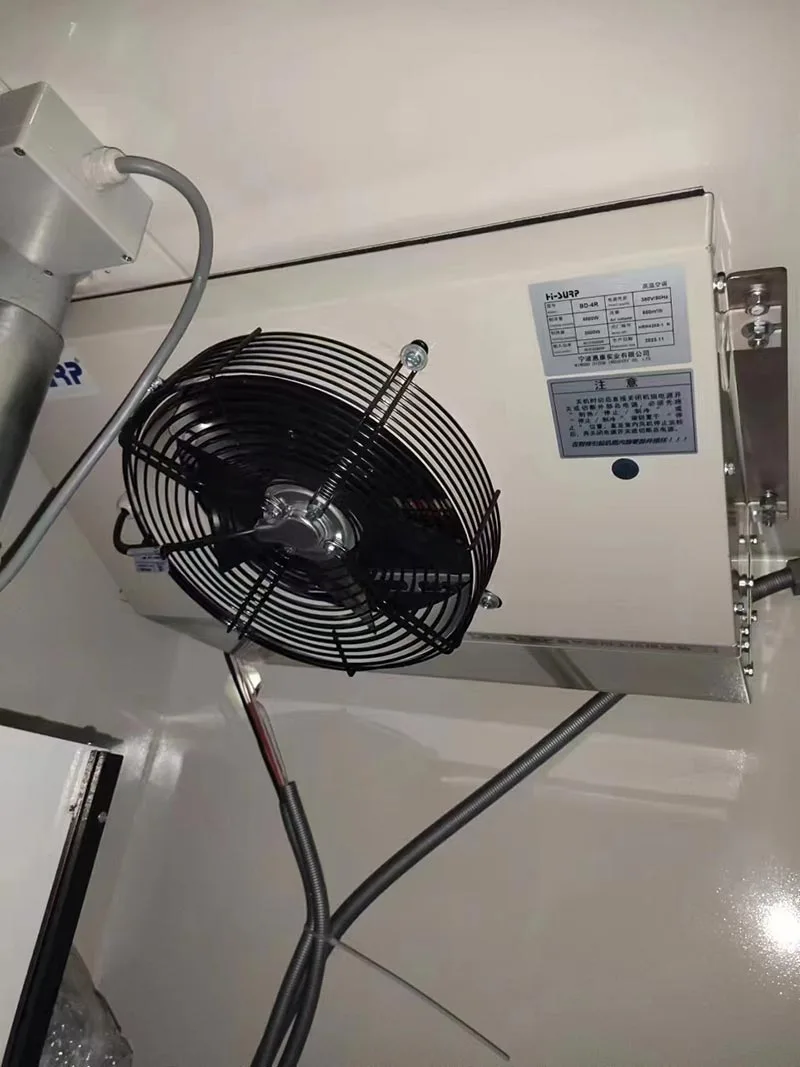

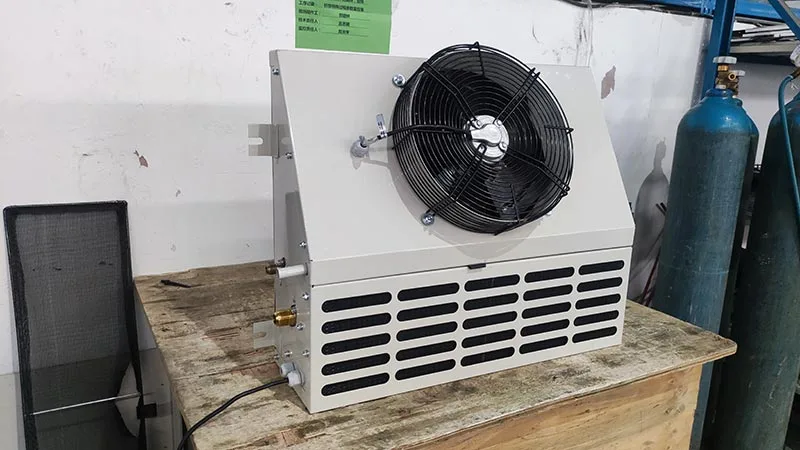

ສໍາລັບເຄື່ອງປັບອາກາດແບບເຄນທີ່ຕິດຢູ່ຝາ, HISURP ມີຊຸດ BD/BG, ມີລັກສະນະຄ້າຍຄືກັນ, ມີຫນ້າດິນທີ່ເລື່ອນລົງແລະຂະຫນາດກະທັດລັດ. ຕ້ອງເອົາໃຈໃສ່ເປັນພິເສດສໍາລັບການຕິດຕັ້ງ BG / BD (ເນື່ອງຈາກຕໍາແຫນ່ງທີ່ແຕກຕ່າງກັນຂອງ pans drip; ການລະເຫີຍຂອງເຄື່ອງເຮັດຄວາມເຢັນສາມາດເຮັດໃຫ້ເກີດການຂົ້ນ).

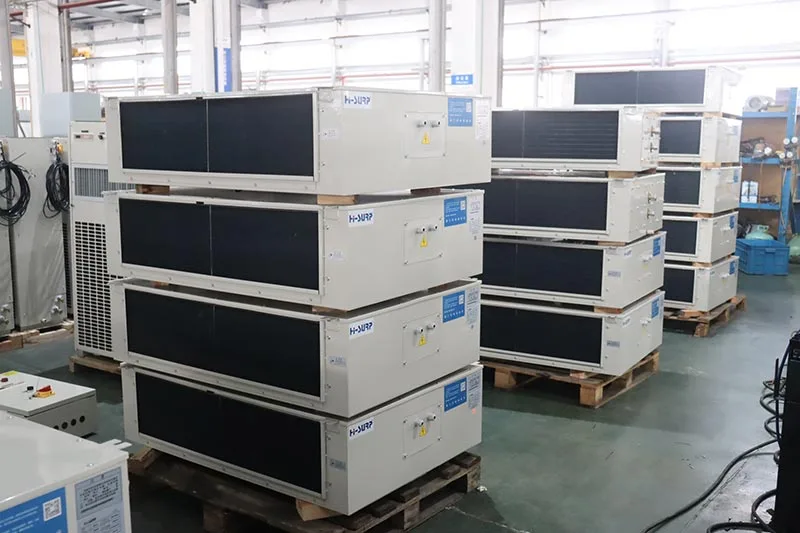

ສໍາລັບເຄື່ອງປັບອາກາດແບບກະຈົກເພດານແຍກ, HISURP ມີຊຸດ BX, ເຊິ່ງປົກກະຕິແລ້ວແມ່ນວາງໄວ້ກາງເພດານ, ມີຊ່ອງອາກາດຢູ່ດ້ານລຸ່ມແລະສົ່ງຄືນອາກາດຢູ່ດ້ານຫນ້າແລະດ້ານຫລັງ.

ພາບລວມຂອງເຄື່ອງປັບອາກາດ HISURP Split Crane

ຄວາມອາດສາມາດເຮັດຄວາມເຢັນ: 4 ~ 24kW

ຄວາມອາດສາມາດຄວາມຮ້ອນ: 3 ~ 10kW

ຕູ້ເຢັນ: R134a, R142b, R227ea, R515B, R236fa

ການສະຫນອງພະລັງງານ: AC380/400/440-3PH-50Hz/60Hz

ສະພາບການເຮັດວຽກຂອງຄວາມເຢັນ: ອຸນຫະພູມ DB ambient: 45°C; DB/WB ພາຍໃນເຮືອນແມ່ນ 30/24°C

ທໍ່ທອງແດງ: ຕ້ອງການ

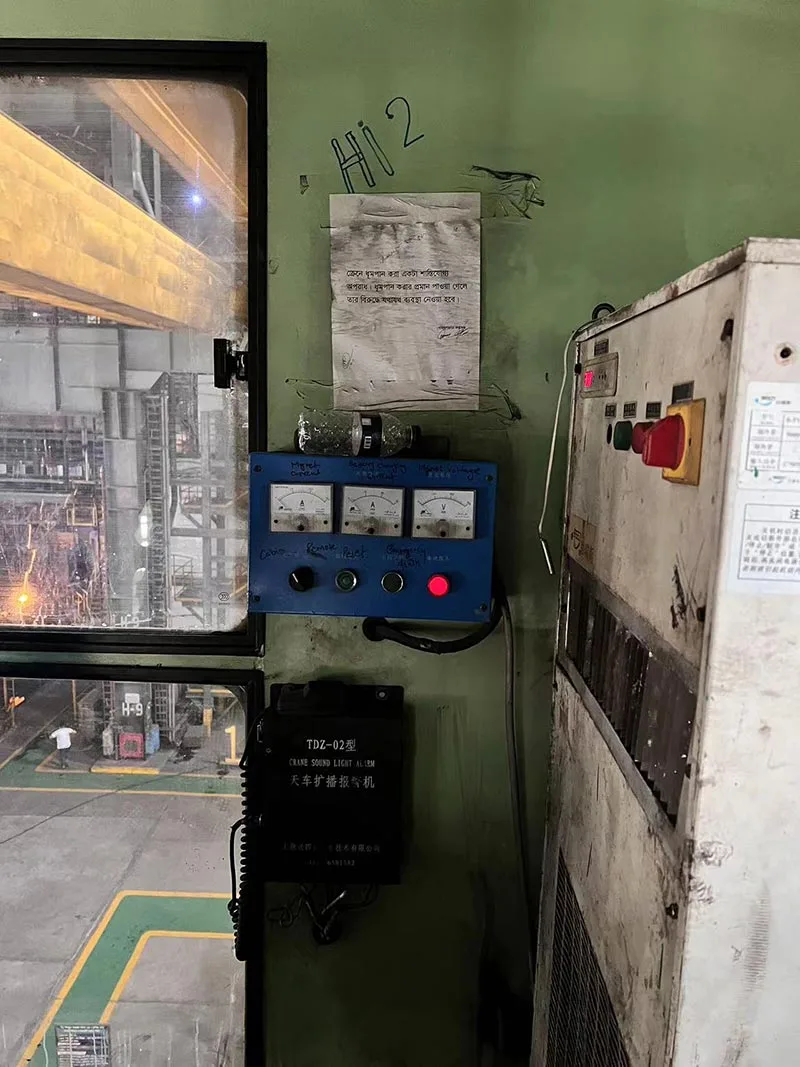

ວິທີການຕິດຕັ້ງເຄື່ອງປັບອາກາດ HISURP Split Crane ?

A. ຢືນຢັນວ່າຕຳແໜ່ງການຕິດຕັ້ງອຳນວຍຄວາມສະດວກໃນການເຊື່ອມຕໍ່ທໍ່ທອງແດງ ແລະສາຍໄຟຟ້າ;

B. ຮັບປະກັນຄວາມຮາບພຽງ, ລວງນອນ ແລະ ຄວາມແຂງແຮງຂອງພື້ນຖານຢ່າງພຽງພໍ ແລະ ເຊື່ອມຕໍ່ໜ່ວຍນອກກັບຕີນຍຶດດ້ວຍ bolts 4-M12, ແກ່ນໝາກໄມ້ ແລະ ເຄື່ອງຊັກສະປິງ;

C.  ໜ່ວຍໃນລົ່ມຈະລົ້ມລົງໄດ້ງ່າຍເນື່ອງຈາກມັນສູງ ແລະ ບາງ, ສະນັ້ນມັນຕ້ອງເຊື່ອມຕໍ່ຢ່າງປອດໄພກັບແຜງດ້ານຫຼັງຂອງກະເປົ໋າຄົນຂັບຜ່ານບ່ອນຕິດຕັ້ງທີ່ປະສົມປະສານຂອງໜ່ວຍ;

D. ເຄື່ອງບໍ່ຄວນຕິດຢູ່ບ່ອນໃດບ່ອນໜຶ່ງທີ່ມີນໍ້າຕົກ, ຫຼືມັນອາດຈະເຮັດໃຫ້ໄຟຟ້າຊອດ ຫຼືຮົ່ວ;

E. ກວດເບິ່ງສ່ວນຕິດຕໍ່ແມ່ນປິດກ່ອນທີ່ຈະຕິດຕັ້ງທໍ່ເຮັດຄວາມເຢັນ ແລະຮັກສາສ່ວນຕິດຕໍ່ຫຼັງປິດໃນລະຫວ່າງການໃສ່ທໍ່ ແລະບໍ່ມີຝຸ່ນ ຫຼືນໍ້າຢູ່ໃນທໍ່;

F.  ຫນ່ວຍງານພາຍໃນ ແລະ ກາງແຈ້ງແມ່ນເຊື່ອມຕໍ່ກັບປ່ຽງປິດທີ່ມີເຕົ້າຮັບຂອງທໍ່ທອງແດງຂອງເຄື່ອງເຮັດຄວາມເຢັນຢູ່ທີ່ມິຕິທີ່ສອດຄ້ອງກັນ Φ1/2” ສໍາລັບສາຍຂອງແຫຼວ ແລະ Φ3/4” ສໍາລັບສາຍກ໊າຊ. ຄວາມຍາວມາດຕະຖານແມ່ນ 5 ແມັດ. ຖ້າມັນຕ້ອງຖືກຍືດຍາວ, ຜູ້ໃຊ້ຕ້ອງແຈ້ງພິເສດໃນເວລາສັ່ງ;

G.  ທໍ່ທອງແດງຕ້ອງຖືກເຊື່ອມຕໍ່ຢ່າງລະມັດລະວັງທີ່ສຸດເພື່ອງໍໃນກໍລະນີທີ່ພວກມັນຖືກຂູດ. ແນະນຳໃຫ້ໃຊ້ອຸປະກອນບິດທໍ່ທໍ່ນີ້. ລັດສະໝີໂຄ້ງແມ່ນ (R) ≥70mm. ການງໍບໍ່ຄວນເຮັດຊ້ໍາອີກໃນກໍລະນີທີ່ທໍ່ມີຮອຍແຕກຫຼືແຕກ;

H. ການເຊື່ອມຕໍ່ສະກູທັງພາຍໃນ ແລະ ນອກຂອງທໍ່ທັງສອງສົ້ນຕ້ອງມີຄວາມໝັ້ນຄົງ ແລະ ແໜ້ນ (ໝວກ). ການເຊື່ອມໂລຫະຕ້ອງໄດ້ຮັບການຮັບປະກັນໃຫ້ມີ seam ການເຊື່ອມໂລຫະແປແລະບໍ່ມີການຮົ່ວໄຫຼ;

I.  25kg/ຊມ² ໄນໂຕຣເຈນຖືກສີດໃສ່ປ່ຽງບໍລິການທີ່ມີຄວາມກົດດັນຕ່ໍາແລະນ້ໍາສະບູແມ່ນຖືກນໍາໃຊ້ຢ່າງເທົ່າທຽມກັນໃນການເຊື່ອມຕໍ່ຫຼືການເຊື່ອມໂລຫະຂອງທໍ່ທອງແດງສໍາລັບການກວດສອບການຮົ່ວໄຫຼ. ຖ້າບໍ່ມີໄນໂຕຣເຈນອອກຈາກວາວບໍລິການທີ່ມີຄວາມກົດດັນຕ່ໍາ, ການສູບສູນຍາກາດຈະເລີ່ມຕົ້ນ. ຖ້າມີການຄົ້ນພົບການຮົ່ວໄຫຼໃດໆ, ມັນຕ້ອງໄດ້ຮັບການກໍາຈັດຫຼັງຈາກປ່ອຍໄນໂຕຣເຈນອອກແລະຫຼັງຈາກນັ້ນການກວດສອບການຮົ່ວໄຫຼແມ່ນປະຕິບັດອີກເທື່ອຫນຶ່ງ;

J. ຖ້າບໍ່ມີການປະທັບຕາປະທັບຕາຢູ່ພາຍໃນໜ່ວຍ, ຄວນວາງປະທັບຕານ້ຳຂອງງໍຢູ່ທາງອອກຂອງໜ່ວຍໃນອາຄານເພື່ອລະບາຍນ້ຳຂົ້ນໄດ້ຢ່າງຄ່ອງແຄ້ວ. ທໍ່ລະບາຍນ້ໍາຕ້ອງຖືກຕິດຕັ້ງຢູ່ບ່ອນຕ່ໍາກວ່າຫມໍ້ນ້ໍາຂອງຫນ່ວຍງານ;

K. ສາຍໄຟ ແລະ ສາຍໄຟທັງໝົດຕ້ອງຖືກເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງ ແລະ ປອດໄພຕາມແຜນວາດຂອງສາຍໄຟທີ່ສະໜອງໃຫ້ມາພ້ອມໆກັນກັບໜ່ວຍ, ແລະ ມັນຖືກຫ້າມຢ່າງແນ່ນອນທີ່ຈະໃຫ້ສາຍເຄເບີ້ນຖືກຂູດ ຫຼື ແຕກໂດຍການກົດສາຍ, ແລະອື່ນໆ.

L. ສາຍການສະຫນອງພະລັງງານຖືກໃສ່ຜ່ານທາງເຂົ້າຂອງສາຍສະຫນອງພະລັງງານແລະສາຍຄວບຄຸມຕາມທີ່ສະແດງຢູ່ໃນຮູບແຕ້ມ, ແລະຫຼັງຈາກນັ້ນເຊື່ອມຕໍ່ກັບຈຸດເຊື່ອມຕໍ່ "L1, L2, L3" ແລະ PE. ສາຍອື່ນໆຄວນຈະຖືກວາງໄວ້ໃນທິດທາງດຽວກັນກັບສາຍການສະຫນອງພະລັງງານ, ຕາມລາຍລະອຽດໃນແຜນວາດວົງຈອນ. ສາຍເຄເບີ້ນທັງໝົດຕ້ອງນຸ່ງເຄື່ອງດ້ວຍສາຍທໍ່ໂລຫະ ເມື່ອຜ່ານຮູທາງ, ແລະມັດດ້ວຍໂບໃຫ້ແໜ້ນ.

M. ຕົວນໍາທອງແດງທີ່ມີເສັ້ນຜ່າສູນກາງທີ່ເຫມາະສົມແມ່ນເລືອກຕາມຕາຕະລາງຕໍ່ໄປນີ້ຂອງສາຍໄຟຟ້າສໍາລັບເຄື່ອງປັບອາກາດແລະເຊື່ອມຕໍ່ຕາມແຜນວາດວົງຈອນທີ່ສະຫນອງພ້ອມກັບຫນ່ວຍງານ.

ສາຍໄຟຟ້າຂອງເຄື່ອງປັບອາກາດ

N. ຫຼັງຈາກການຕິດຕັ້ງທໍ່, ສາຍໄຟ ແລະທໍ່ລະບາຍນ້ຳແລ້ວ, ໂບຖືກໃຊ້ເພື່ອມັດທໍ່ທອງແດງ, ສາຍໄຟ ແລະທໍ່ລະບາຍນ້ຳທີ່ໄລຍະຫ່າງ 200mm-300mm. ທໍ່ເຊື່ອມຕໍ່ຕ້ອງໄດ້ຮັບການຮັບປະກັນໃຫ້ມີ insulation ຄວາມຮ້ອນທີ່ດີ, ເນື່ອງຈາກວ່າອຸນຫະພູມສູງຂອງທໍ່ທອງແດງ exposed ອາດຈະທໍາລາຍສາຍເຊື່ອມຕໍ່ແລະທໍ່ລະບາຍນ້ໍາ.

O.  ຝາປິດໄຟຟ້າ ແລະຊ່ອງຮັບອາກາດຂອງໜ່ວຍໃນອາຄານຕ້ອງຖືກວາງໄວ້ໃຫ້ດີ. ກະດານຂອງຫນ່ວຍງານກາງແຈ້ງຖືກວາງກັບຄືນໄປບ່ອນ. ຫນ່ວຍບໍລິການແມ່ນໄຟຟ້າແລະເອົາເຂົ້າໄປໃນການທົດສອບການດໍາເນີນງານຂອງຄວາມເຢັນ (ສໍາລັບ 20-30 ນາທີ). ຖ້າມີການສັ່ນສະເທືອນ, ການຮົ່ວໄຫຼຫຼືຄວາມລົ້ມເຫຼວຜິດປົກກະຕິ, ແລະອື່ນໆ, ມັນຕ້ອງໄດ້ຮັບການແກ້ໄຂທັນທີ. ຍິ່ງໄປກວ່ານັ້ນ, ວິທີການນໍາໃຊ້ເຄື່ອງປັບອາກາດຕ້ອງໄດ້ຮັບການສອນໃຫ້ຜູ້ໃຊ້.

P. ຖ້າເຄື່ອງມີອຸປະກອນປ້ອງກັນໄລຍະລົ້ມເຫຼວ ແລະ ປ້ອງກັນໄລຍະ, ມັນຈໍາເປັນຕ້ອງກວດເບິ່ງວ່າການສະຫນອງພະລັງງານໄດ້ຖືກເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງຕາມກົດລະບຽບທ້ອງຖິ່ນທີ່ກ່ຽວຂ້ອງ (ເຊັ່ນ: ລະຫັດໄຟຟ້າແຫ່ງຊາດ). ແຮງດັນໄຟຟ້າຄວນຈະບໍ່ເກີນ 15% ຂອງແຮງດັນໄຟຟ້າຈັດອັນດັບ;

ຖາມ ຖ້າບ່ອນທີ່ໜ່ວຍຕິດຕັ້ງຖືກລັງສີຮຸນແຮງຈາກແຫຼ່ງອຸນຫະພູມສູງ, ຜູ້ໃຊ້ຈະຕ້ອງວາງສິ່ງກີດຂວາງລະຫວ່າງແຫຼ່ງ ແລະ ໜ່ວຍ.

ການປັບແຕ່ງເຄື່ອງປັບອາກາດ HISURP Split Crane

* ຕ້ານການກັດກ່ອນ

ທາງເລືອກໃນການປ້ອງກັນ corrosion ຂອງການແລກປ່ຽນຄວາມຮ້ອນປະກອບມີ: ສີ; electrophoresis;  nano-electrophoresis; ທໍ່ທອງແດງ fins ອະລູມິນຽມ. ຮູບພາບຂ້າງລຸ່ມນີ້ສະແດງໃຫ້ເຫັນແຜນວາດ schematic ຂອງ electrophoresis.

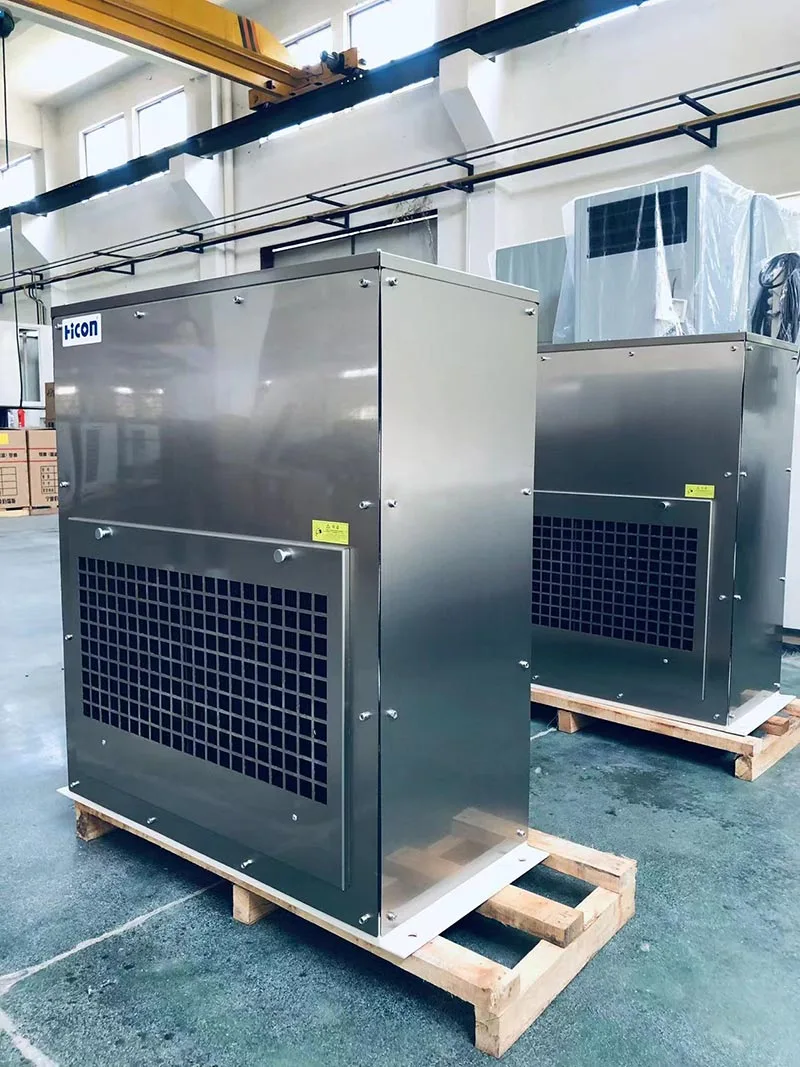

ທາງ​ເລືອກ​ໃນ​ການ​ປົກ​ປັກ​ຮັກ​ສາ corrosion ຂອງ​ໂລ​ຫະ​ປະ​ກອບ​ມີ​: ການ​ທາ​ສີ (ມາດ​ຕະ​ຖານ C3​)​; electrophoresis ແຜ່ນ galvanized + ສີ; ແລະສະແຕນເລດ. ຮູບພາບຂ້າງລຸ່ມນີ້ສະແດງໃຫ້ເຫັນແຜນວາດ schematic ຂອງສະແຕນເລດ.

* ຕ້ານ​ການ​ລະ​ເບີດ​

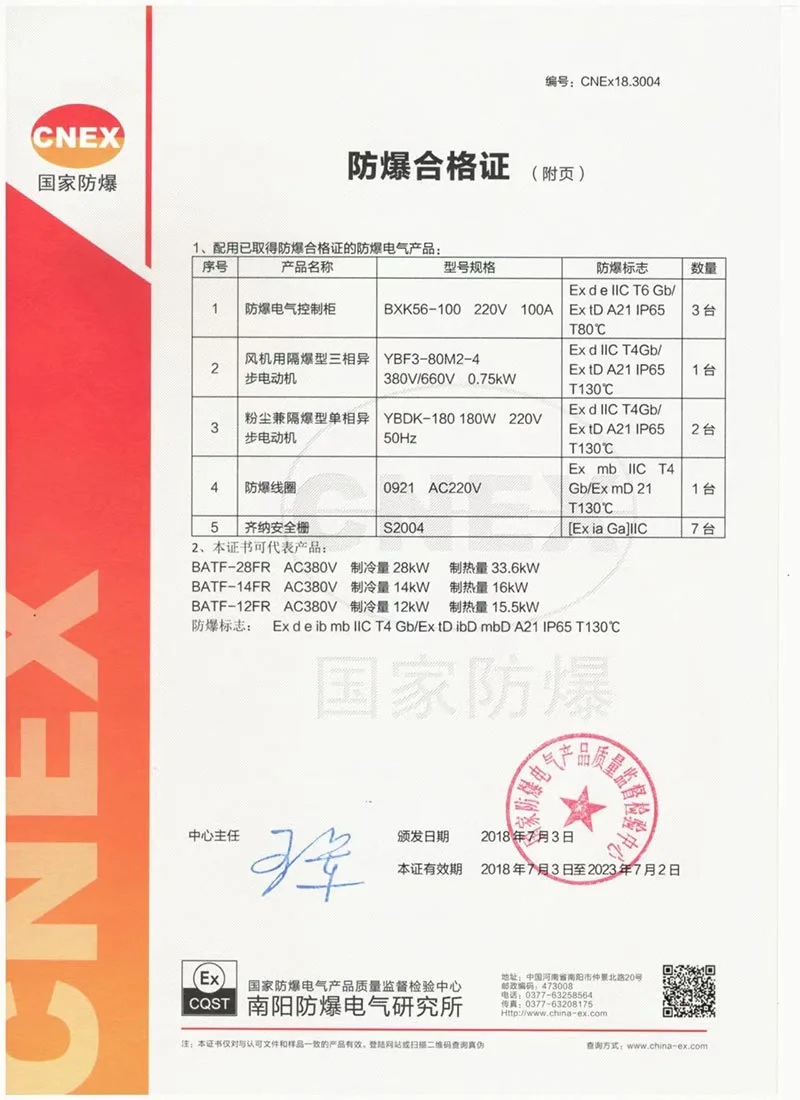

ເຄື່ອງປັບອາກາດ HISURP Split Crane ມີໃບຢັ້ງຢືນ CNEX.

BT4 ຕົ້ນຕໍແມ່ນເຫມາະສົມສໍາລັບເຂດ 2 ພື້ນທີ່ອາຍແກັສອັນຕະລາຍ, ມີອຸນຫະພູມຫນ້າດິນສູງສຸດບໍ່ເກີນ 135 ° C (ນໍາໃຊ້ທົ່ວໄປຫຼາຍ).

CT4 ແມ່ນເຫມາະສົມສໍາລັບທັງສອງເຂດອາຍແກັສອັນຕະລາຍເຂດ 1 ແລະເຂດ 2, ຍັງມີອຸນຫະພູມຫນ້າດິນສູງສຸດບໍ່ເກີນ 135 ° C.

ແລະ HISURP ສາມາດທັງສອງຂອງພວກເຂົາ.
